高清LED显示屏，LED大屏的信息传输线缆【红运高照】

返回列表 来源：（红运高照官网：www.hy-gz.com)转载必须标明出处发布日期： 2018.12.26

高清LED显示屏的信息传输线缆选择标准会直接影响LED大屏的数据传输及体验效果，甚至全出现在转输不正常的现象，因此选择高标准传输线是保证大屏高品质显示效果重要参数要求之一。

1.信息线缆组成

信息线缆由内而外由内导体、绝缘、外导体以及护套组成。

(1) 内导体。由于衰减主要是内导体电阻引起的，内导体对信号传输影响很大。

(2) 绝缘。影响衰减、阻抗、回波损耗等性能。

(3) 外导体。回路导体、屏蔽作用。

2.双绞线结构

双绞线(Twistedpair, TP) 是信息传输线缆中最常用的一种传输介质，双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。双绞线一般由两根22~ 26号绝缘铜导线相互缠绕而成。在双绞线中一般包含4个双绞线对，具体为白橙/橙、白蓝/蓝、白绿/绿、白棕/棕。

双绞线结构,双绞线适用于传输电话语音信息、计算机数据信息、防火、防盗保安信息、智能楼宇信息等，双绞线有5类、6类之分。目前，双绞线可分为非屏蔽双绞线(UnshiieldedTwistedPair, UTP, 也称无屏蔽双绞线)和屏蔽双绞线( ShieldedTwistedPair, STP), 屏蔽双绞线电缆的外层由铝泊包裹着。

3.双绞线性能指标

对于双绞线(无论是屏蔽、非屏蔽)用户最关心的是影响其传输效果的性能指标如下。

(1)衰减(Attenuation)。衰减是对沿链路信号损失的度量，衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用“dB”作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

(2)串扰。串扰分为近端串扰(NEXT)和远端串扰(FEXT),测试仪主要测量的是NEXT,由于存在线路损耗，FEXT 对信号传输的影响较小。对于UTP链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。随着信号频率的增加，其测量难度将加大。NEXT并不表示在近端点所产生的串扰值，它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变，电缆越长，其值变得越小。同时发送端的信号也会衰减，对其他线对的串扰也相对变小。实验证明，只有在40m内测量到的NEXT是较真实的。如果另一端是远于 40m的信息插座，那么它会产生定程度的串扰，但测试仪可能无法测量到这个串扰值。因此，最好在两个端点都进行NEXT测量。现在的测试仪都配有相应设备，使得在链路端就能测最出两端的NEXT值。

(3)直流环路电阻(TSB67 无此参数)。直流环路电阻会消耗部分信号，并将其转变成热量。它是指对导线电阻的和，1801规格双绞线的直流电阻不得大于192.每对间的差异不能太大(小于0.12)，否则表示接触不良，必须检查连接点。

(4) 特性阻抗。特性阳抗与环路直流电阻不同，特性阻抗包括电阻及频率为~ 10MH的电感阻抗及电容阻抗，它与。对电线之间的距离及绝缘体的电气性能有关。各种电缆有不同的特性阻抗，双绞线的特性阻抗有100 、120、 150Ω 三种。

(5)衰减串扰比(ACR).在某些频率范围，申扰与衰减量的比例关系是反映电缆性能的另一个重要参数，ACR有时也以信唤比（SNR: Signal -Nicetio ）表示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰的能力更强，”般系统要求至少大于10dB。

(6)线缆特性。通信信道的品质是由线须特性描述的，SNR是在考虑到干扰信号的情况下，对数据信号强度的一个度量。如果SNR过低。将导致数据信号在被接收时，接收器不能分辨数据信号和噪声信号，最终引起数据错误。因此，为了将数据错误限制在一定范围内，必须定义一个最小的可接收的SNR。

4.双绞线的分类

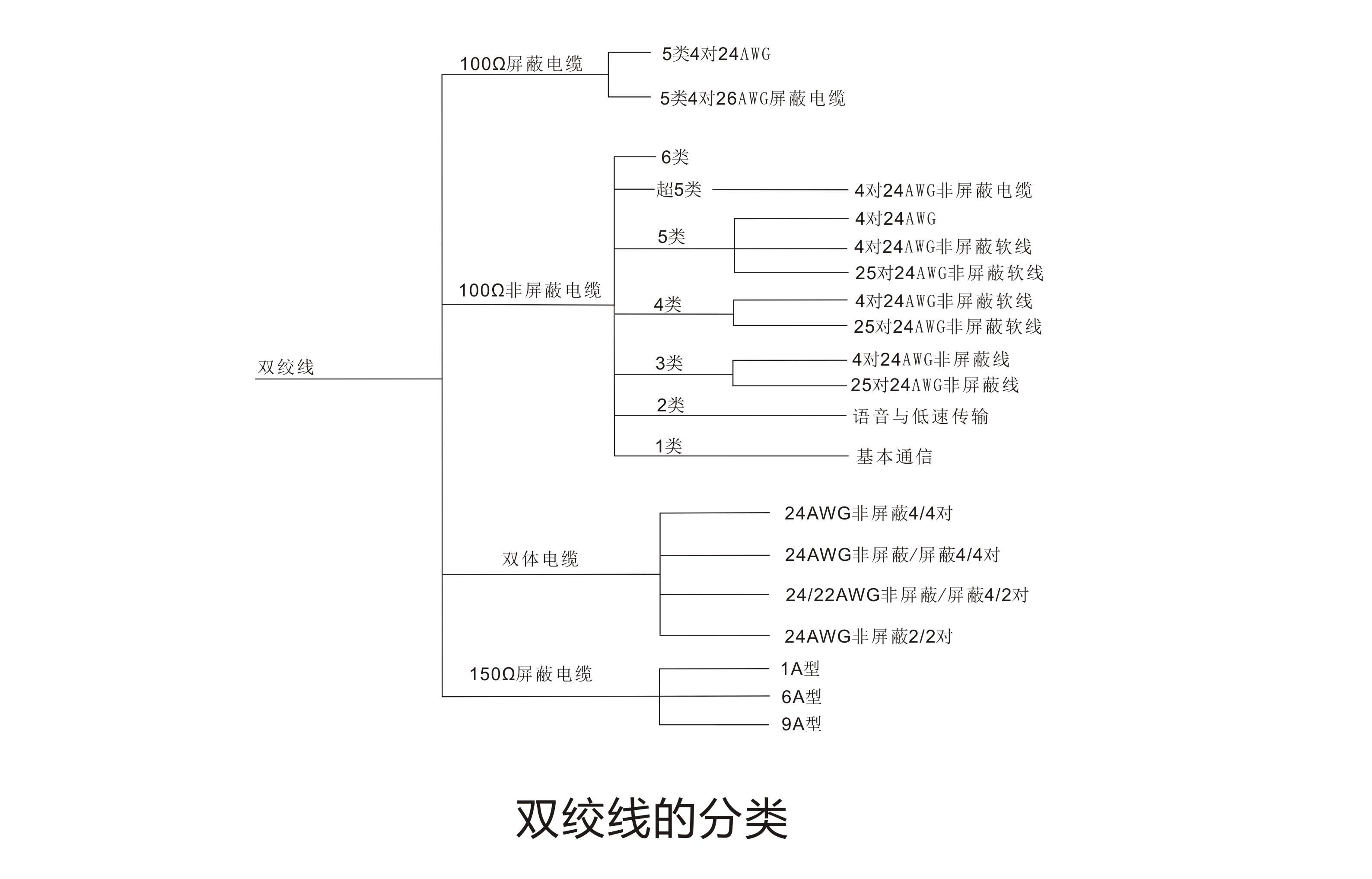

双绞线的分类如图1所示。

高清LED显示屏

1类线(CAT1):线缆最高频率带宽是750kHz,用于报警信息、语音信息传输(一类标准主要用于二十世纪八十年代初之前的电话线缆)，不用于数据传输。

2类线(CAT2):线缆最高频率带宽是1MHz,用于语音信息传输和最高传输速率4Mbit/s的数据传输，常用于使用4Mbit/s规范令牌传递协议的旧的令牌网。

3类线(CAT3); 指目前在ANSI和EIA/TIA568标准中指定的线缆，该类线缆的传输频率16MHz,最高传输速率为10Mbit/s, 主要应用于语音信息传输和10Mbitls以太网(10BASE -T)和4Mbit/s令牌环网的数据传输，最大网段长度为100m,采用RJ形式的连接器，目前已淡出市场。

4类线(CAT4); 该类线缆的传输频率为20MHz,用于语音信息传输和最高传输速率16Mbi/s的数据传输，主要用于基于令牌的局域网和10BASE - T/100BASE-T。最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

5类线(CAT5): 该类线缆增加了绕线密度，外套种高质量的绝缘材料，线缆最高频率带宽为100MHz，最高传输率为100Mbit's,用于语音信息传输和最高传输速率为100Mbit's的数据传输，主要用于100BASE-T 和1000BASE-T网络，最大网段长为100m,采用RJ形式的连接器。这是最常用的以太网线缆。在双绞线内，不同线对具有不同的绞距长度。通常，4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm以内。

超5类(CAT5e):超5类线缆具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(SNR)、更小的时延误差，性能得到很大提高。超5类线缆主要用于千兆位以太网(1000Mbit/s)。与普通5类双绞线相比，超5类双绞线在传送信号时衰减更小，抗干扰能力更强，是目前使用最广泛的类型。

6类(CAT6):6类(CAT6)线缆的传输频率为1~ 250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR) 应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，适用于传输速率高于1Gbit/s 的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。
