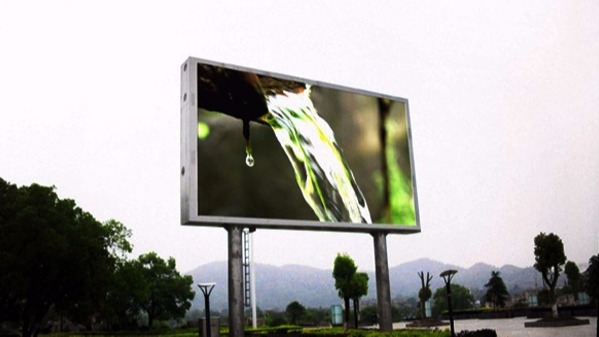

【红运高照】户外LED大屏超高亮度发光极管的参数与检测

显示屏应用越来越广泛要求也随之更高，户外LED大屏高度在有些场所要求也要更超高亮度，那么使用时间一久出现故障，对其发光管参数与检测是怎样的呢？

      普通的LED发光强度从几个med到几十个med,高亮度的LED发展到儿百个med到上千个med,甚至可达上万个mcd。超高亮度LED可用于内部或外部的照明、制作户外大型显示屏(车站广场或运动场)、仪器面板指示灯、汽车高置刹车灯(由于亮度大，可视距离远，可增加行车安全性)、交通信号灯及交通标志(如红绿灯、高速公路交通标志等)、广告牌及指示牌、公交车站报站牌等。

      新型超高亮度发光二极管常用的型号为TLC- 58 系列，封装尺寸与一般φ5 LED基本相同，长引脚为阳极，短引脚为阴极。该系列有四种发光颜色，分别为红、黄、纯绿和蓝，其型号依次为TLCR58、TLCY58、 TLCTG58及TLCB58。该系列采用直径5、无漫射透明树脂封装。关键技术是在GaAs上加入AILnGaP (红色及黄色LED),以及在SiC上加入InGaN (纯绿色及蓝色LED)。非常小的发射角±4°提供了超高的亮度。另外，它能抗静电放电:材料AllnGaP的为2kV,材料InGaN的为1kV。

(1) TLCR58及TLCY58的主要极限参数:反向电压Uk=5V;正向电流Ip 50mA (Tamb≤85C);正向浪涌电流Irsv=1A (tp≤10μs); 功耗Pv=135mW (Tamb≤85"C); 结温125'C; 工作温度范围为一40~+100°C。

      (2) TLCTGS8及TLCBS8的主要极限参数:反向电压Uk=sV; 正向电流1-30mA(T_≤60C);正向浪涌电流IFsw=0.1A (p≤10us); 功耗Pv=135mW (Ts≤60C):结温100C;工作温度范围为- 40~+100°C。

      (3) LED的允许最大功耗Pv与环境温度有关，LED的允许正向电流也与环境温度有关。例如，红色LED在T≤85°C时允许的最大功耗为135mW, 而在100C时 则减小到80mW;在T≤85°C时其正向电流可达50mA,但在100C时减为30mA。

      需要注意的是，一般LED的工作电流为2/3最大工作电流，即红色、黄色LED取其工作电流为15~35mA，而纯绿色、蓝色LED其工作电流为15~ 20mA。

      高亮度发光管的检测与普通管的检测方法相同。

      以上就是关于户外LED大屏超高亮度发光极管的参数与检测，希望对你有所帮助，进一步了相关及技术可以访问：www.hy-gz.com，红运高照科技专业研发，销售，服务一体的综合性LED显示屏高科技术企业，多年行业研发经验，只为打造高品质LED显示屏。
