近几年来LED显示屏高速发展，LED大屏逐渐处可见，也因LED显示屏幕的配电系统配电不专业引发事故常有不鲜，配电系统是对整个LED大屏幕供电安全的保障，如果配电有失误或者对其搭配不合理，产生的危害是不可小视。就由有多年专业工程经验的广西LED显示屏厂家，南宁LED显示屏厂家红运高照来分享配电系统的设计及标准。
1、LED显示屏对配电系统的要求。
(1) LED显示屏整屏最大功率小于10kW时，一般采用交流单相三线制供电。10kW以上的LED显示屏要采用交流三相五线制供电。采用AC220V 供电时，要求电网电压波动小于10%，并提供良好的系统接地。采用220V市电供电的导线有:相线、中性线、接地线:采用380V 市电供电的导线有:三相线、中性线、接地线:相线与中性线导线截面积相同。
(2) LED电子显示屏屏内的检修照明，应采用36V及以下的安全电压。
(3)LED显示屏配电系统的每单相回路的电流不宜超过16A。
(4)LED显示屏的检修电源插座应单独设回路。
(5) LED显示屏的空调应单独设回路。
LED显示屏的配电系统应采用放射式布线，其优点是配电线路相对独立，发生故障时互不影响，供电可靠性高。但由于放射式布线需要设置的回路较多，因此耗材都相对要多，一次性投资较大。LED大屏强电供电常用的供电系统有三相五线制(TN-S系统)、三相四线制、单相三线制。
(1)三相五线制是供电系统提供三相(A、 B、C)电压，一个零线(N), 一个保护接地线(PE),相电压为380V,相零电压为220V，供显示屏使用。
(2)三相四线制是三相五线制中没有提供保护接地线，常用于没有金属外壳的设备，无需外壳保护接地，常用于照明，通常是不能用于显示屏供电。
(3) 单相三线制是三相五线制的简化版，供电系统提供单相电压，其他同三相五线制。常用于用电功率较小的LED显示屏，一般不超过6~ 8kW。

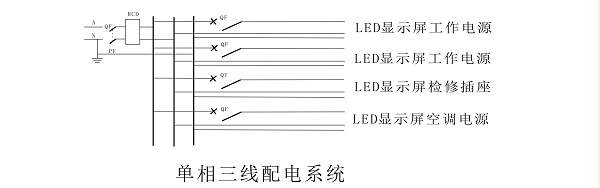

LED显示屏的单相3线(1 根相线、1根零线、1根地线)、三相5线(3根相线、1根零线、1根地线)配电系统如图2-10所示。在三相五线制低压供电系统中，零线由变压器二次侧中性点引出的，而二次侧中性点又直接接地与大地零电位连接，因此称之为零线。它既是工作零线，又是保护零线，现在称为PEN线，其中PE是保护零线，N是工作零线，合起来就是PEN线，PEN线表示工作零线兼作保护零线，俗称“零地”合一。
2、配电系统断路器的选择
LED显示屏厂家一般用二极(即2P)断路器作总电源保护，用单极(1P)作分支保护。断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此LED显示屏配电系统断路器的正确选择是很重要的。一般小型断路器规格主要以额定电流区分有: 6、10、16、 20、25、32、40、50、63、80、100A 等。
(1)纯电阻性负载。计算纯电阻性负载的电流时，可用注明功率直接除以电压:I=功率/220V。
(2)感性负载。计算感性负载的电流稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等。为便于估算，给出一个简单的计算方法，即一般感性负载根据其注明负载计算出来的值再翻一倍即可。
总负荷电流为各分支电流之和，计算出分支电流和总电流后，就可以按计算的电流值选择分支断路器及总断路器的规格，并验算已选择断路器的规格是否符合安全要求。
为了确保安全可靠，断路器的额定工作电流般应大于 2倍所需的最大负荷电流。为了确保安全、便于检修在设计分支供电电路时，应符合以下要求。
(1) LED显示屏的工作电源、屏内照明电源应与检修插座支路分开。这样做的目的有两个:一个是各自支路出现故障时不会相互影响:另-个是有利于故障原因的分析和检修。
(2)对于空调器应有独立支路供电:支路铜导线截面积根据空调器实际情况决定，一般为2.5~ 4mm2,分体式空调器一般为 2.5mm2，柜式空调器般 为4mm2.
3、系统漏电保护器的选用应当考虑以下因素；
(1)正确选择漏电保护器的漏电动作电流。应选用高灵敏度、快速型漏电保护器(动作电流不宜超过10mA),如果安装场所发生人触电事故时，能得到其他人的帮助及时脱离电源，则漏电保护器的动作电流可以大于摆脱电流。快速型漏电保护器的动作电流可核心室颤动电流选取，如果是前级保护，即分保护前面的总保护，动作电流可超过心室颤动电流。如果安装场所得不到其他人的帮助及时脱离电源，则漏电保护器动作电流不应超过摆脱电流在触电后可能导致严重二次事故的场合，应选用动作电流6mA的快速型漏电保护器。
(2)选择动作电流还应考虑误动作的可能性。漏电保护器应能避开线路不平衡的泄漏电流(不动作),还应能在安装位置可能出现的电磁干扰下不误动作。选择动作电流还应考虑漏电保护器性能指标。例如，由于纯电磁式产品的动作电流很难做到40mA以下，而不应追求过高灵敏度的电磁式漏电保护器。在多级保护的情况下，选择动作电流还应考虑多级保护选择性的需要，总保护宜装灵敏度较低的或有少许延时的漏电保护器。
(3)用于防止漏电火灾的漏电报警装置宜采用中灵敏度漏电保护器，其动作电流可在25~ 1000mA内选择。
(4)漏电保护器的极数应按线路特征选择，单相线路选用二极漏电保护器，三相四线线路必须选用四极漏电保护器。
(5)浦电保护器的额定电压、额定电流、分断能力等性能指标应与线路条件相适应，漏电保护器的类型与供电线路、供电方式、系统接地类型和用电设备特征相适应。
4、电线截面的选择
工程上常用的电线有:铜芯聚氯乙烯护套电缆(电线)一般用于配电柜到LED显示屏布线: LED显示屏箱体布线，设备布线。铜芯聚氯乙烯绝缘电缆(电线)一般用于配电柜内部走线: LED显示屏内部走线(需外加线管或线槽)。各线的颜色定义: A相黄色、B相绿色、C相红色、零线淡蓝色(黑色)、PE线黄绿双色线。
电线的截面积以mm2为单位，电线的截面积越大，允许通过的安全电流就越大。在选择电线截面时，主要是根据电线的安全载流量来选择电线的截面。再考虑电线截面时还要看线路距离，如果线路距离短，可以按长期最大负荷电流加裕度后再按电线额定电流选择电线，并要满足发热、电压损失和安全供电的要求，线路越长，需要的电线截而就越大。电线截面选择的原则如下。
(1)按允许电压损失选择。电压损失必须在允许范围内:不能小于5%， 以保证供电质量。
(2)按发热条件选择。发热系数应在允许范围内:不能因过热导致绝缘损坏，影响使用寿命。
(3)按机械强度选择。要保证有一 定的机械强度，保证在正常使用下不会断线。电线的截面选择与所在支路的断路器有关，断路器的电流整定值小于电线的载流量时才能起到保护作用，否则过负荷时会出现电线过热甚至绝缘破坏而断路器不跳闸，造成安全事故。当断路器的电流整定值为16A时，应采用不小于2.5mm2的铜电线。绝不能随意减小电线截面或将铜线改为同截面的铝线，绝不能为了不跳闸而随便将新路器的电流整定值加大。
有些负荷小的设备，虽然选择很小的截面就能满足允许电流的要求，但还必须验证是否满足电线机械强度所允许的最小截面，如果这项要求不能满足，就要按电线机械强度所允许的最小截面选择。
一般铜 电线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜电线的安全载流量为5~ 8A/mm。
例如: 2.5mm'BVV 铜电线安全载流量的推荐值2.5*(5-8)A/mm2=12.5~ 20A:4mm2-BVV铜电线安全载流量的推荐值4x(5-8)A/mm2 = 20~ 32A。
计算铜电线截面积时，可利用铜电线的安全载流量的推荐值5-~8A/mm2，计算出所选取銅屯践截面釈S的上下范围
S≦I/(5~8)
S≧30.1251~0.21 (mm2)
式中，Sカ铜申线截面枳，mm2; I为负载电流，A。
负载分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载功率的计算公式为
P=U x I
对于电感性负载功率的计算公式为
P=U x I x cosφ
不同电感性负载的功率因数不同，統一汁算LED星示屏电源的负载吋，可取功率因数cosφ为0.8,也就是説如果一个LED星示屏的所有负载总功率カ6000W,则最大电流是
I= P/(U x cosφ)= 6000/(220 x 0.8 )=34 (A)
但是，在一般情况下，LED昆示屏内电器不可能同时使用，所以加上一个同时系数K，K一般取0.7。所以，上面的汁算应该改写成
I= Px K/(Ux cosφ)= 6000 x 0.71(220x0.8)=24 (A)
也就是说，込个LED昆示屏总的电流值为24A,则总断路器立选用大于24A的。
通常使用的申源有单相220V和三相380V,不论是220V供电电源，还是380V供电电源，电线均应采用耐圧500V的绝缘电线。
这是完整的LED配电系统设计文件，希望对你在LED配电系统方面能得到帮助，能有效安全的提供更好的产品给用户，红运高照科技专业专注为客户提供LED显示屏系统解决方案、LED传媒系统解决方案、LED安防配套系统解决方案.LED显示屏解决方案等服务,集方案设计、技术、施工、全程维护一体化服务,全程协助工程招标。
