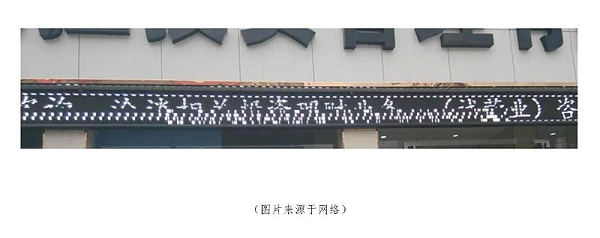

当LED显示屏乱码或乱显示时我们该如何去排查问题并解决故障？下面就由红运高照小编告诉你LED显示屏乱码乱显示可能出现的故障以及解决办法。

诊断处理:针对LED电子屏乱码、乱显示故障，可初步判断为缺时钟信号、锁存信号造成的，在时钟信号和锁存信号缺失时，列驱动74HC595会工作在一种无序的状态下，所以显示的是乱码。维修这类故障关键是找到中断点，因74HC595的11脚为时钟信号输入脚，12 脚为锁存信号输入脚，并且全部都是并联的，所以当整板都是乱码，则是74HC245或输入插针有问题:如果是某一小部分乱码，则是控制该部分的74HC595有问题(虛焊或断路)，查找到虚焊或断路点后，对其进行补焊。

以上是LED屏乱码乱显示的诊断处理内容，希望以上内容能够帮助大家解决乱码或乱显示的问题。 红运高照是一家LED显示解决方案一站式品牌供应商，如果您有什么问题可以咨询我们18269000899。
