小伙伴们知道LED单元板扫描方式的区分吗？接下来红运高照小编告诉大家区分LED单元板扫描方式的一个简单的办法就是数一下单元板上LED的数目和74HC595的数量，再通过公式计算出LED单元板的扫描方式。计算方法: LED 的数目除以74HC595的数目再除以8。如果采用相同的LED, 1/16 扫的亮度要比1/8高，户内LED显示屏一般采用1/16扫，半户外LED显示屏一般采用1/16或者1/8及1/4扫。对于放置在经常受到猛烈阳光照射环境的LED显示屏，可以采用1/4扫描。
（1）1/16扫描走线方式
实现1/16扫描，一般会有A、B、C、D 4路信号。然后可以选择1片4-16译码器或2片3-8译码器实现16行扫描，1/16扫描走线方式见下图。
|
1/16扫描方式 |

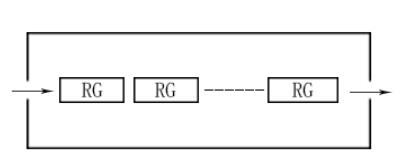

16.0：直线走线，一路数据带16行 |
|
（2）1/8扫描走线方式
一般情况下电路板上都会有A、B、C 3路信号。然后选用1片3-8译码器即可实现1/8扫描。1/8扫描走线方式见下图。
|
1/8扫描走线方式 |
8.0：直线走线，一路数据带8行 |
|
|

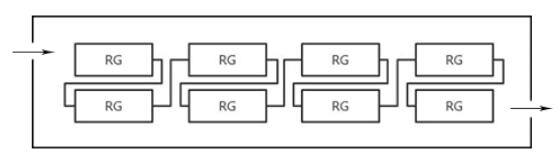

8.1：上蛇走线，一路数据带16行，8行折列 |
|
|
|

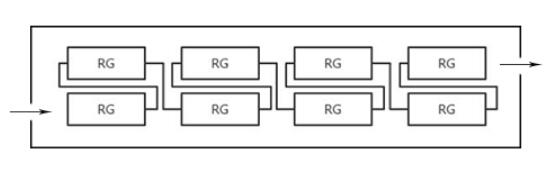

8.2：下蛇走线，一路数据带16行，8行折列 |
|
（3）1/4扫描走线方式
一般情况下电路板上都会有A、B共2路信号。然后选用2-4译码器即可.如果不选用译码器，则需要A、B、C、D共4路信号，既每路信号选中一行。1/4扫描走线方式见下图。
|
1/4扫描走线方式 |

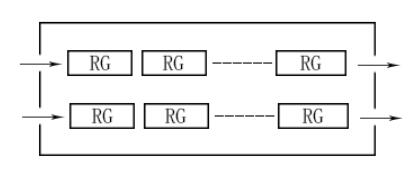

4.0：直线走线，一路数据带4行 |
|
|

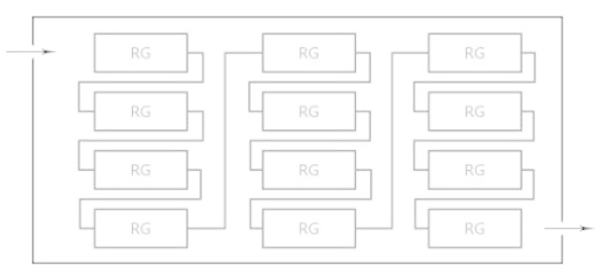

4.1：上蛇走线，一路数据带16行，8行折列 |
|
|
|
4.2：下蛇走线，一路数据带16行，8行折列 |
|
|
|

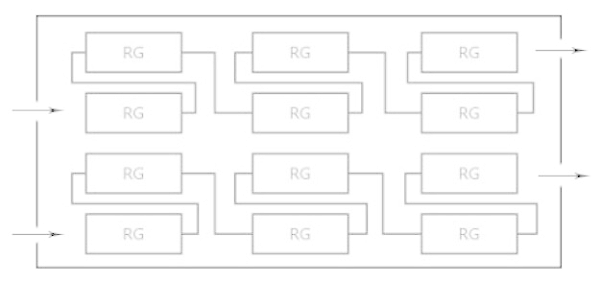

4.3：上蛇走线，一路数据带8行，8行折列 |
|
|
|
4.4：下蛇走线，一路数据带8行，8行折列 |
|
以上就是关于LED单元板扫描走线方式内容，希望能够帮助大家！广西红运高照科技公司专注LED全彩屏,高清LED显示屏,全彩LED大屏集解决方案设计、技术、施工、维护工程一体化服务,全程服务热线:18269000899
