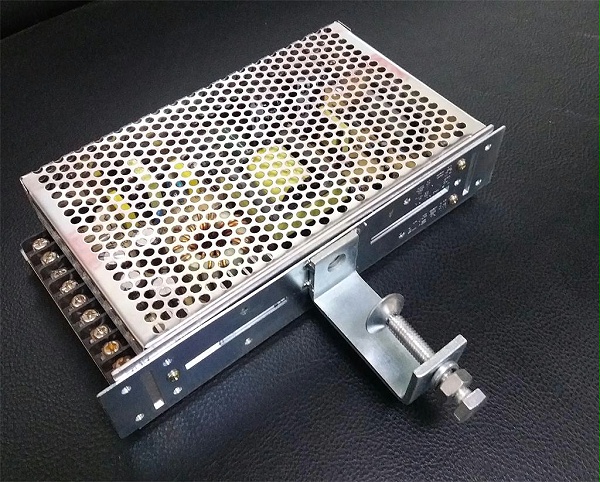

全彩LED显示屏的变压供电系统是由很多个开关电源分布供电，但如果使用时间久出现故障如果检修解决呢，那下面就分享一些常用的检修方法。

1、假负载：

在维修开关电源时，为区分故障出在负载电路还是电源本身，经常需要断开负载，并在电源输出端(一般为12V) 加上假负载进行试机。之所以要接假负载，是因为开关管在截止时，存储在开关变压器次绕组的能量要 向二次侧释放，若不接假负载，则开关变压器存储的能量无处释放，极易导致开关管击穿损坏。一般选取 30~60W/12V 的灯泡(汽车或摩托车上使用)作为假负载，优点是直观方便，根据灯泡是否发光和发光的亮度来判断电源是否有电压输出及输出电压的高低。为了减小启动电流，也可使用30W的电格铁或大功常 6002~ Ik2电阻作为假负载。

 对于大部分LED显示屏，其开关电源的直流电压输出端大都通过一个电阻器接地，相当于接了一个假负载。因此，对此种结构的开关电源，维修时不需要再接假负载。

  2、短路法

     LED显示屏的开关电源，较多地使用了带光耦合器的直接取样稳压控制电路，当输出电压高时，可使用短路法来判断故障范围。

      先短路光耦合器的光敏接收管的两脚，相当于减小了光敏接收管的内阻，测量主电压仍没有变化，则说明故障在光耦合器之后的电路(开关变压器的一次侧); 反之，故障在光耦合器之前的电路。

      需要说明的是，短路法应在熟悉电路的基础上有针对性地进行，不能盲目短路以免将故障范围扩大。另外，从安全角度考虑，短路之前，应断开负载电路。

      3、串联灯泡法

      所谓串联灯泡法，就是取下输入回路的熔丝，用一个60W/220V的灯泡串联在原熔丝两端。当通入交流电后，如果灯泡很亮，则说明电路有短路现象，因灯泡有定的阻值， 如60W/220V的灯泡，其阻值约为5002 (热阻)，能起到定的限流作用。 这样，一方 面能直观地通过灯泡的明亮度大致判断电路的故障;另一方面， 因灯泡的限流作用，不至于立即使已短路的电路烧坏元器件，排除短路故障后，灯泡的亮度自然会变暗，最后再取下灯泡，换上熔丝。

      4、输入端串入降压变压器法

      对于待修的电源，因电路已存在故障， 若直接输入正常的较高电压，通电后会短时间烧毁电路中的元器件，甚至扩大故障范围。此时，可用只可调变压器， 给电路提供较低的交流电压，然后对故障进行检查，逐渐将电源电压提高到正常值，以免在检修故障时将技障面扩大，给检修带来不便。

      5、代换法

       全彩LED显示屏开关电源中，一般使用一块电源控制芯片，此类芯片现在已经非常便宜，因此，怀疑控制芯片有问题时，建议使用正常的芯片进行代换，以提高维修效率。

以上就是关于全彩LED显示屏开关电源的检修方法，希望对你有所帮助，我们红运高照科技专业研发，销售，服务一体的综合性LED显示屏企业，多年行业研发经验，只为打造高品质LED显示产品，也为客户提供led显示屏维修服务及技术支持，进一步了相关及技术可以访问：www.hy-gz.com，或拨打技术咨询电话：13077789478。
